TRUNNION fest kúlan með gírstýrðu handhjóli sameinar háþrýstingsáreiðanleika trunnion hönnunar með vélrænni Advantage gírvirkni, sem gerir það tilvalið fyrir stóran þvermál og hár-torque forrit þar sem handvirk lyftistöng verður óhagkvæm.
Lykilgreiningaraðgerðir
|
Lögun |
Gír starfrækt |
Hefðbundin lyftistöng starfrækt |
|
Krafa um tog |
Minnkað með 80-90% |
Fullt handvirkt afl krafist |
|
Max loki stærð |
Allt að 48 "(DN1200) |
Venjulega minna en eða jafnt og 12 "(DN300) |
|
Rekstrarátak |
Slétt, jafnvel við háan þrýsting |
Verður erfiður yfir 10 " |
|
Stöðu vísbending |
Innbyggt vísirskífu |
Aðeins sjónræn stöng staða |
|
Uppsetningarmöguleikar |
Er hægt að stilla í hvaða átt sem er |
Takmarkað af lyftistöngum sveifluplássi |
Samanburður á umfangi notkunar
Þar sem gírrekstur er nauðsynlegur
· Leiðslur fyrir stóra þvermál (24 "+): Þar sem hand skuldsetja verður líkamlega óframkvæmanlegt
· Háþrýstingsgaskerfi (ASME 900#+): þarfnast sléttra, stjórnaðrar aðgerðar
· Subsea\/neðanjarðar innsetningar: Þar sem bein aðgangur að stöng er takmarkaður
· Kryógenþjónusta: Þar sem hitauppstreymi eykur rekstrar tog
· Tíð hjólreiðarumsóknir: Að draga úr þreytu rekstraraðila í daglegum aðgerðum
Þar sem venjuleg lyftistöng dugar
· Lítil borur (<8"): Where manual operation remains comfortable
· Lágþrýstingskerfi (
· Aðgengilegar uppsetningar yfir jörðu: með fullnægjandi sveifluhreinsun
· Neyðarlokunarlokar: Krefst tafarlausrar ársfjórðungsaðgerðar
· Fjárhagsákveðin verkefni: Þar sem gírkassakostnaður er ekki réttlætanlegur
Sérhæfðar stillingar
1.
Fyrir rétthornsaðgerð í lokuðum rýmum
Lóðrétt stilkur stefnumótun í gryfju innsetningar
2.. Neyðarástand
Leyfir tímabundna beina STEM tengingu
Hliðar gírkassa meðan á rafmagnsleysi stendur
3. Veðurþétt húsnæði
Ip 67- metin girðingar til notkunar á hafi úti
Andstæðingur-áföll líkön við norðurskautsskilyrði
Viðhaldssjónarmið
· Smurningarbil: hver 500 lotur eða árlega
· Aðlögun gír möskva: Nauðsynlegt eftir innsigli skipti
· Forvarnir gegn bakverði: Óaðskiljanlegur ormagírslásaraðgerð
· Innsiglingaruppbót: Hugsanlegt án þess að fjarlægja gírkassa
· Offshore Paint: Húðuð með aflandsmálningu, hittir ISO 12944 C 5- H staðla, hentar fyrir aflandsborana.
Niðurstaða
TRUNNION festan kúluventil með gírstýrðu handhjóli táknar ákjósanlega lausnina þegar blandað er háþrýstingsblaðun með hagnýtri virkni í stórum stíl kerfum. Vélrænni kostir flutningskerfisins þurfa lausn sem breytir vökvadrifinu í handvirka notkun, sem er sérstaklega dýrmæt á afskekktum svæðum eða umhverfi með takmarkaðan kraft.
Fyrir forrit milli 8 "-16" þar sem Operation tíðni réttlætir fjárfestinguna, veitir gírrekstraraðili framúrskarandi líftíma gildi þrátt fyrir hærri upphafskostnað miðað við lyftistöng.

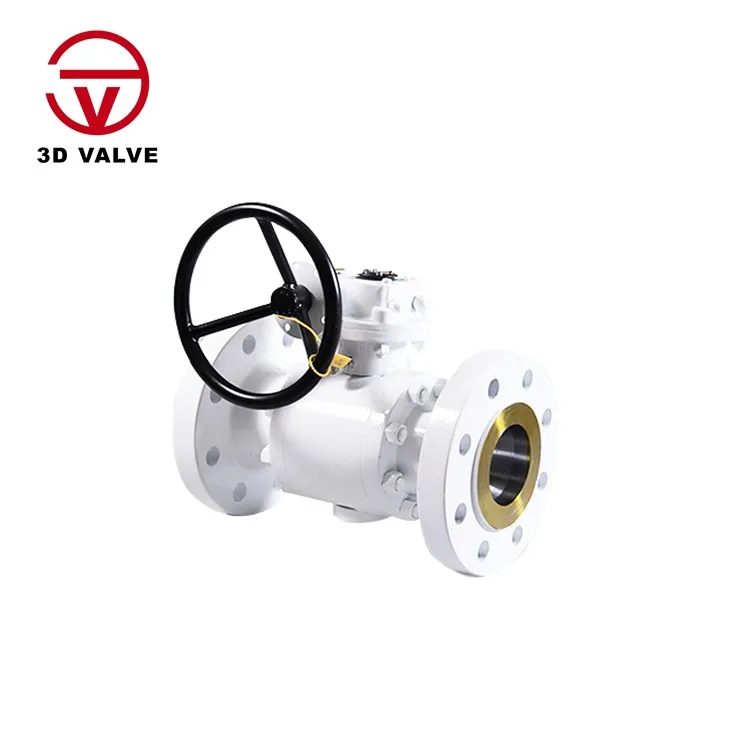

maq per Qat: 12 "TRUNNION fest bolta, gír rekinn handhjól, SS316, RTJ flanged endar, fullur höfn, eld-öruggan API 607\/6FA, Kína 12" TRUNNION FELOPED BALL LONG
